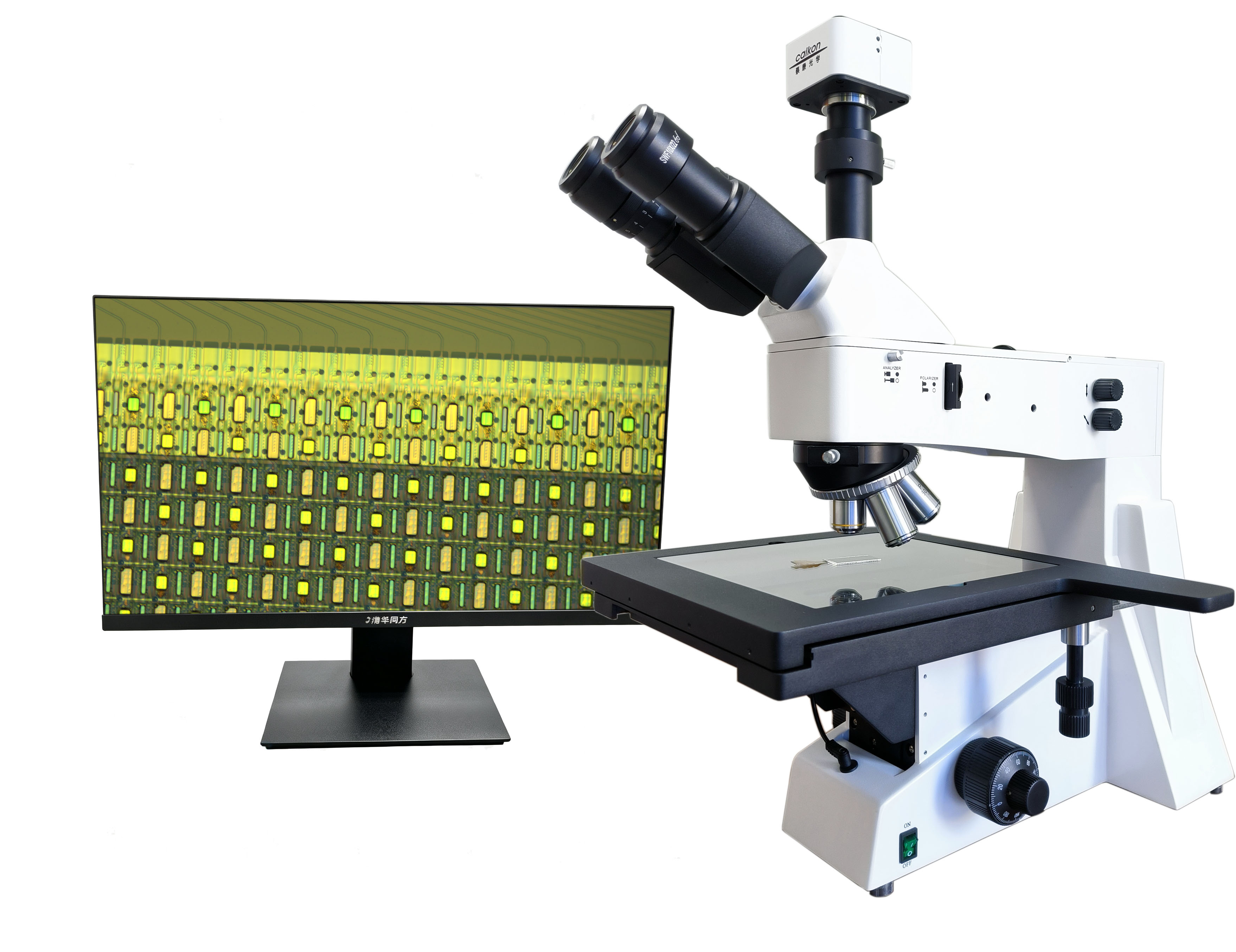

大平台微分干涉金相显微镜 DMM-1200C

简要描述:大平台微分干涉金相显微镜 DMM-1200C,可对半导体晶圆检测、太阳能硅片制造业、电子信息产业、治金工业开发的,作为高级工业金相显微镜使用;可进行明场观察、落射偏光、DIC观察,广泛用于工厂、研究机构、高等院校对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析。

  • 产品型号:DMM-1200C
  • 产品产地:
  • 更新时间:2023-06-01
  • 访  问  量:803

详细介绍

一、 DMM-1200C型微分干涉金相显微镜的主要用途和特点:

  DMM-1200微分干涉金相显微镜(DIC)采用优质的无限远光学系统,微分干涉相衬显微镜适用于对多种物体的显微观察。配置落射DIC观察系统与透射照明系统、无限远长距平场消色差物镜、大视野目镜和偏光观察装置,具有图像立体感且清晰、造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器,可选用微分干涉(DIC)观测、获得高清晰的图像,使图像衬度更好,是针对半导体晶圆检测、太阳能硅片制造业、电子信息产业、治金工业开发的,作为高级工业金相显微镜使用;可进行明场观察、落射偏光、DIC观察,广泛用于工厂、研究机构、高等院校对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析。

 DMM-1200C电脑型微分干涉金相显微镜是将光学显微镜技术、光电转换技术、计算机成像技术结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像,并可随时拍摄记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。

  二、微分干涉金相显微镜仪器的主要技术指标:

名称

参数规格

目镜筒

三目观察筒,铰链式,倾斜30度,分光比:观察80% 摄影20%;或观察100% 摄影100%

目镜

大视野

WF10X(Φ22mm)

WF20X(Φ12mm)

平场分划

10X/Φ20mm(0.10mm/格值)

物镜

无限远长工作距离平场消色差

放大倍数/数值孔径

有效工作距离

PL5X/0.12

26.1mm

PLL10X/0.25

20.2mm

PLL20X/0.4

8.8mm

PLL40X/0.6

3.98mm

物镜转换器

五孔物镜转换器(内向式滚珠内定位)

调焦机构

同轴粗微动调焦机构,带锁紧和限位装置, 调焦范围30mm 微动格值0.8μm

载物台

台面尺寸:280mm*270mm;



移动范围:横向(X)204mm,纵向(Y)204mm

滤片组

全系列滤色片

照明系统

落射照明12V/50W,卤素灯,中心、亮度连续可调

透射照明大功率LED灯照明,亮度可调,阿贝聚光镜 NA.1.25 可上下升降,蓝滤色片和磨砂玻璃,集光器(内置视场光栏)

偏光装置

起偏振器,可360度旋转,可推拉切换

检偏振器,可推拉切换

微分干涉观察

可使用于5X、10X、20X

电脑型摄像系统

CK-500

CK-500彩色摄像机: 分辨率:2560×1920,功耗小,连接简单:USB接口, 图像质量好 ,色彩还原性好 ,图像稳定,所有摄像机均经过长时间测试 ,体积小,安装方便,采集方式:连续采集,图像大小可调,增益调节,曝光时间调整,增益调。

三、系统的组成 :

1、微分干涉金相显微镜DMM-1200            2、摄像机接口

3、彩色数字摄像机CK-500               4、计算机(选购)
