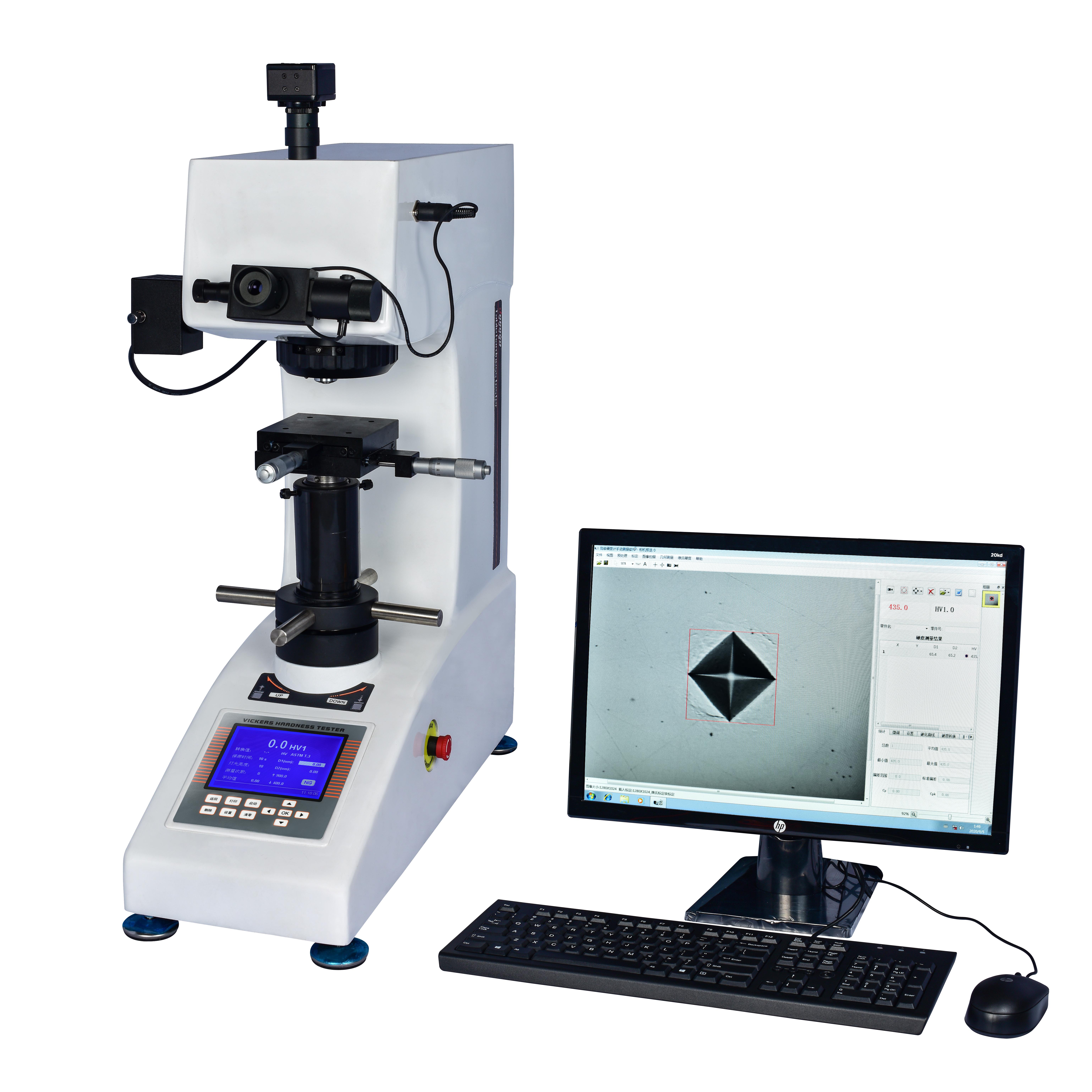

电脑型数显维氏硬度计CKWSS-5Z-PC

简要描述:电脑型数显维氏硬度计CKWSS-5Z-PC,采用闭环式加载控制系统,试验力精度高,示值的重复性及稳定性佳。该仪器采用全新的高分辨率显示屏,显示直观清晰,操作方便,具备节能模式。配备数显测微目镜,不用查表,也不用输入压痕对角线,在屏幕上直观地显示试验力、压痕长度、保荷时间、测量次数、转换标尺、日期时间,操作时只要测量压痕按目镜按钮,即可自动计算出硬度值并显示在屏幕上。硬度测试结果实时保存,及打印输出,自动计算最大、最小、平均值。

  • 产品型号:CKWSS-5Z-PC
  • 产品产地:
  • 更新时间:2025-06-19
  • 访  问  量:30

详细介绍

电脑型数显维氏硬度计CKWSS-5Z-PC,采用闭环式加载控制系统,试验力精度高,示值的重复性及稳定性佳。该仪器采用全新的高分辨率显示屏,显示直观清晰,操作方便,具备节能模式。配备数显测微目镜,不用查表,也不用输入压痕对角线,在屏幕上直观地显示试验力、压痕长度、保荷时间、测量次数、转换标尺、日期时间,操作时只要测量压痕按目镜按钮,即可自动计算出硬度值并显示在屏幕上。硬度测试结果实时保存,及打印输出,自动计算最大、最小、平均值。

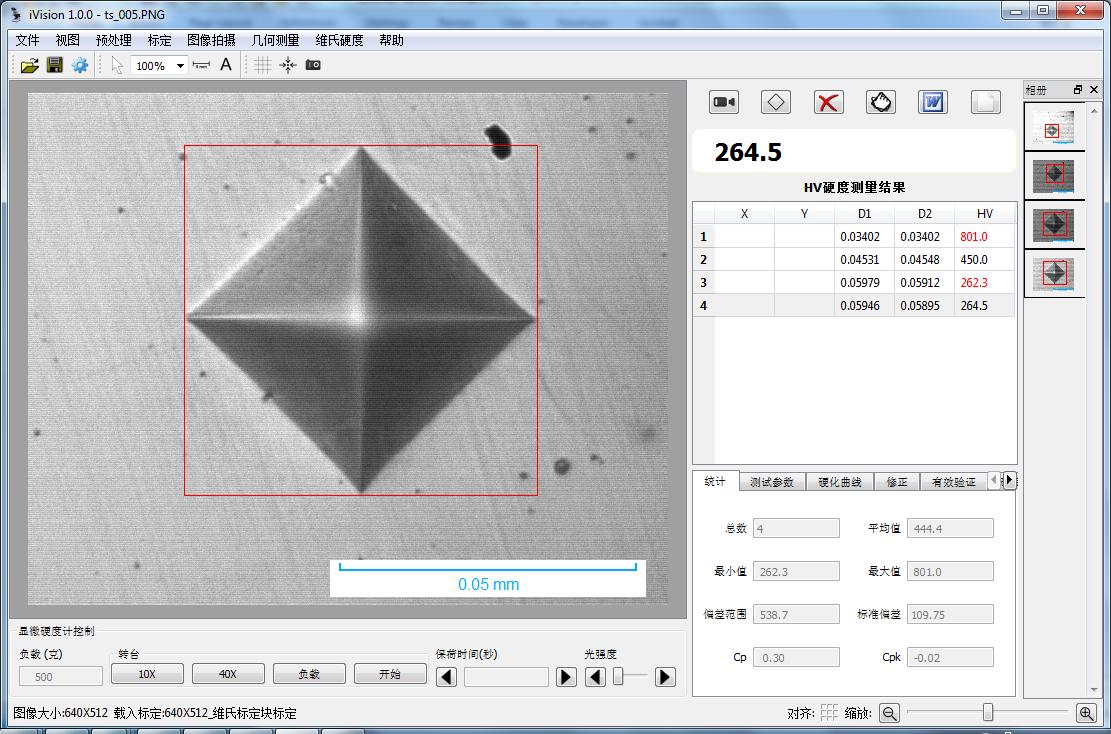

机可配备维氏测量系统:可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、可在显示器上直接观察测量压痕,用鼠标测量精确度高,避免人工测量误差。对于设定试验条件,显示结果等均可清楚快捷地操作及显示。通过测量软件,可用计算机进行操作方便,实现单点测量可随机测量多点、统计测量数据,任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据,根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线判断是否合格等.可测量零件长度图形保存打印。


软件特点:

硬化曲线:用户手动输入测试点深度,软件自动画出硬化曲线并计算硬化层深。为了方便,用户可将多个深度点保存到模板文件供测试时调用;

硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证;

数据统计:自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值;

自动报警:自动标出超出上下限值;

测试报告: 自动生成WORD或EXCEL文档报表;用户可定制报表格式;标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等;

数据保存:原始测量数据和测量图像可保存到一个文档;

努氏硬度、断裂韧性:软件可设置成测量努氏硬度或测量断裂韧性;

其它功能:包括通用功能如:图像拍摄、视频采集、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等。

主要功能和特点:

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;

2、 工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等

3、 铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;

4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;

5、 CKWS-5Z-PC机型可现实测量长度直接确认得出硬度值;

6、 CKWS-5Z-PC机型可实现:观察—测试—测量的位置切换由自动转塔完成;

7、 LCD大屏幕;LCD大屏幕显示屏方便观察,测试条件,试验过程直观明了;

8、可选配内置打印机;试验结果和测试数据直接打印;

主要用途和适用范围:

1、 钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;

2、 渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;

3、 玻璃,晶片,陶瓷材料;

技术参数:

参数名称

参数数据

维氏硬度标尺

HV0.3,HV0.5,HV1.0,HV2.0,HV3.0,HV5.0

显示

5位数的硬度值,4位数的对角线长度(D1,D2),

保持时间,测试次数,平均值、标准偏差,返回

试验力(Kgf)

0.3、 0.5 、1.0 、2.0 、3.0、5.0

加载控制

自动(加载/保持/卸载)

试验力保持时间(s)

1~99

光通道

双光通道(目镜及CCD摄象通道)

光学系统

物镜:10×,20×

目镜放大倍数:10× (可更改成15X)

总放大倍数(μm):100×, 200× (可更改成150X ,300X)

测量范围(μm):400

分辨率(μm):0.125

硬度测量范围

(5-3000)HV

试件最大高度(mm)

165

试件最大宽度(mm)

130(从压头中心线至机壁距离)

数据输出

预留内置微型打印机接口,(RS232串行接口)(选配)

电源电压

AC220V/50HZ

外形尺寸(mm)

585×200×630

重量(kg)

42
