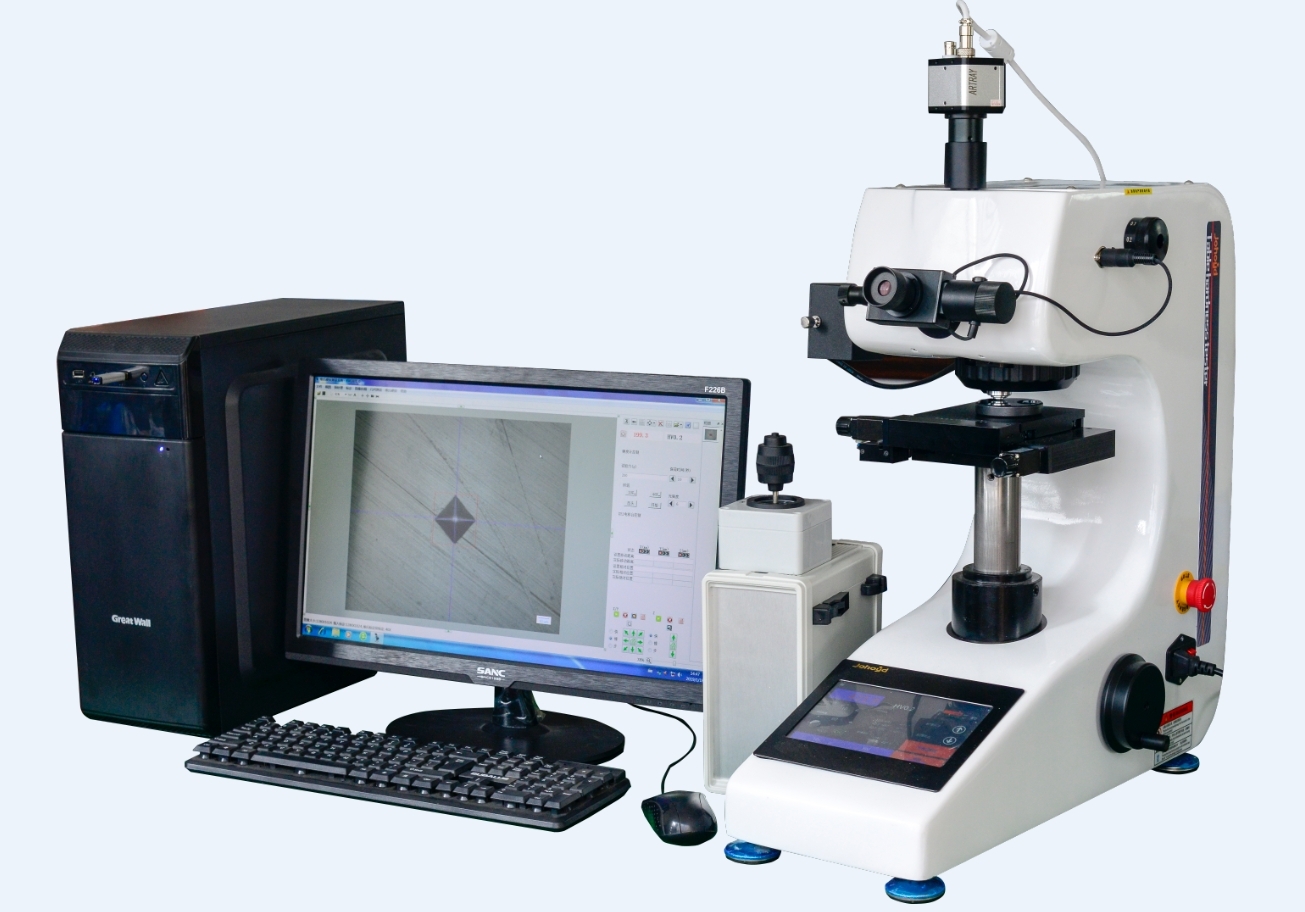

全自动显微维氏硬度计CKXWF-1XYZ

简要描述：全自动显微维氏硬度计CKXWF-1XYZ主要用于测量微小、薄型试件、脆硬件的测试。

产品型号：CKXWF-1XYZ
产品产地：
更新时间：2025-06-20
访问量：33

产品分类

相关新闻

详细介绍

全自动显微维氏硬度计CKXWF-1XYZ主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。

通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；

硬度计技术参数：

参数名称	参数数据
显微硬度标尺	HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
显示	7寸液晶触摸显示屏
试验力（Kgf）	10，25，50，100，200，300，500，1000
加载控制	自动（加载/保持/卸载）
试验力保持时间(s)	5~60
试验力选择	外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上
物镜倍数	10X、40X
光通道	双光通道（目镜及CCD摄象通道）
光学系统（双光学通道，无需切换）	1、自动数字式编码器； 2、总放大倍数(μm)：100×（观察）, 400×（测量）； 3、测量范围(μm)：200； 4、分辨率(μm)：0.25
硬度测量范围	(5-3000)HV
数据输出(选配）	内置打印机，测试数据也可通过USB输出至U盘进行保存分析
试件最大高度(mm)	110
试件最大宽度(mm)	120（从压头中心线至机壁距离）
电源电压	AC220V/50HZ
重量(kg)	40

软件参数：

1、介绍

全自动显微维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

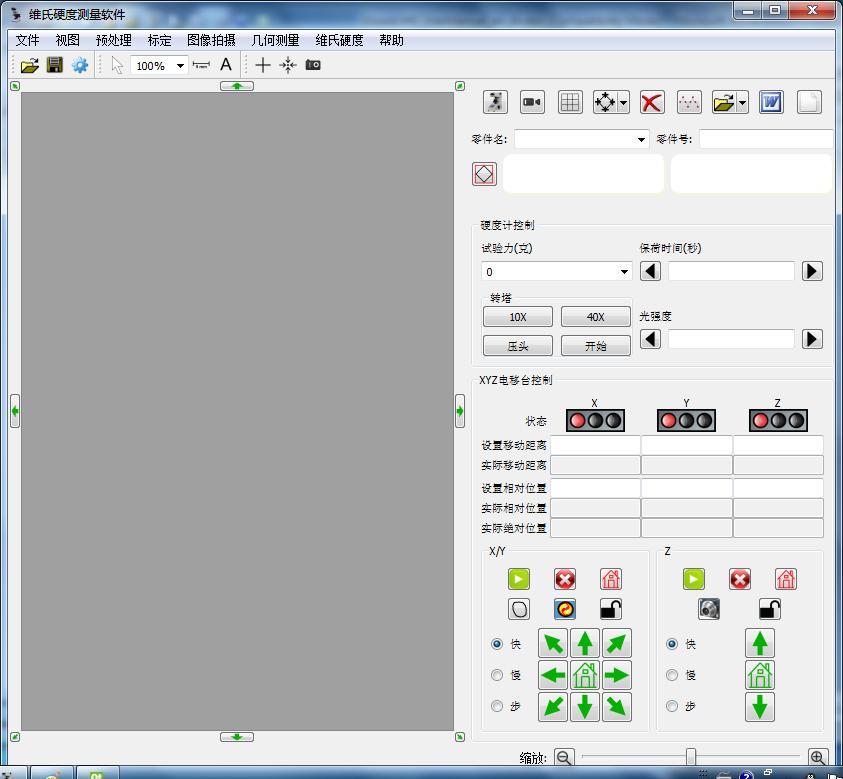

全自动软件 1.jpg

3、主要功能

物料	介绍
压力控制	硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。
转塔控制	软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计
加载控制	软件控制硬度计进行加载，无需人工控制硬度计。
测量控制	软件控制硬度计转塔、加载并直接读取维氏硬度值
Z轴控制	软件控制硬度计Z轴上升下降
自动聚焦控制	软件控制硬度计Z轴自动聚焦，找出产品表面最清晰点。
光源亮度控制	对光源的亮度进行设置
图像采集	实时显示硬度图像，可存储、打印图像，以及定倍打印。
手动/自动测量	手动：拉对角线测量、两点卡线测量、四点测量、自动：自动找出压痕的四个顶点，速度快，数据准。连打连测、即打即测、指定坐标打压。
硬度换算	依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准
图文报告	自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像及当前压痕硬度值；可按用户要求定制检验报告；通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示；可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存WORD格式或EXCEL，还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，
努氏测量	可更换努氏压头进行努氏硬度自动测量
自动Z轴	自动调焦步距(μm): Z轴自动调焦时移动步距，默认1.25μm. Z轴按键步距(μm): 键盘或界面方向键按键Z移动距离，默认1.25μm Z轴上升下降：低速(mm/s): 默认0.0625mm/s.高速 (mm/s):，默认1.0mm/s.速度可调。
自动载物工作台	可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零；软件系统可编程控制自动载物台移动，系统提供14个模式: 1) 沿线； 2) 沿线带角度； 3) 自由点击； 4) 横向沿线； 5) 纵向沿线； 6) 沿曲线多条线； 7) 沿曲线矩阵； 8) 圆弧； 9) 齿心； 10）齿顶平行； 11）自动沿边缘带角度；12）自动沿边缘矩阵； 13）圆心； 14）沿曲线多齿顶平行。
	马达	步进马达
	最大移动距离	50mm
	最小移动距离	1μm
	移动速度	可调
	位移重复精度	2μm
	样品台尺寸	110mmX110mm
图像采集/识别	采用高质量、高分辨率300 万像素摄像机，高速采集：1280X1024 分辨率：25 帧/秒，大尺寸原始图像采集；采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。
自动测量时间	约0.3S/1个压痕
测量重复性	±1.0% （700HV/500gf，压痕清晰时）
最小测量单位	0.01μm
