暗场金相显微镜

简要描述： DM1000BD正置金相显微镜适用于金相组织及表面形态的显微观察，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，及太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

产品型号：DM1000BD
产品产地：
更新时间：2026-07-02
访问量：36

产品分类

相关新闻

详细介绍

一、暗场金相显微镜特点和用途:
DM1000BD正置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可实现偏光观察、暗场观察、反射观察、透射观察功能。符合人机工程学要求的理想设计，低手位操作更方便舒适。适用于金相组织及表面形态的显微观察，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，及太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

配备高像素数字成像系统，电脑显示成像真实清晰，专业金相检验软件，涵盖各种金相检验标准，新国家标准分析库，自动得出金相数据结果，出具金相分析报告。

二、主要技术参数：

名称	参数规格
光学系统	无限远光学系统
观察筒	铰链式三目观察筒，30度倾斜，100%通光摄影。瞳距调节范围：48-75mm,视度可调
目镜	大视野目镜WF10X（视场φ22mm），分划目镜WF10X（0.1mm）
无限远长工作距离平场消色差物镜(明暗场通用)	5X / 0.12 WD ≥10mm
	10X / 0.25 WD≥10mm
	20X / 0.40 WD ≥5 mm
	50X / 0.75 WD ≥1.3mm
	100X / 0.9 WD ≥0.7mm
放大倍数	光学放大倍数50X-1000X
转换器	内向式五孔物镜转换器
调焦系统	粗微动同轴调焦机构，微动格值:2μm，左调焦带锁紧装置，右调焦带限位装置
偏光装置	检偏器：三目观察筒内置推拉式检偏器
偏光装置	起偏器：插入式起偏器，可旋转
载物台	矩形三层活动平台≥230×150mm，移动范围≥78×54mm
载物板	透光玻璃载物板，大小：110*85mm
落射照明系统	5W LED灯，高亮度长寿命，亮度可调
	落射式柯勒照明系统，内置视场光栏，孔径光栏调节
	滤色片转盘：黄、绿、蓝，磨损
透射照明系统	3W LED灯，高亮度长寿命，亮度可调
	阿贝聚光镜 NA.1.25 ，可调孔径光栏，中心可调，可上下升降
	集光器：抽拉式透射集光器，光栏大小可调
暗场装置	暗场切换拉杆，可快速转换到暗场观察
微分干涉DIC （选配）	微分干涉插板
电脑摄像系统CKC2000T	CKC2000T高清彩色摄像机，采用索尼CMOS芯片，灵敏度可以与CCD芯片为同一量级，图像色彩还原度大大提高。最高分辨率：5120×3840，芯片尺寸：1/1.8 ，USB3.0连接,图像稳定，有多种图像处理方式（详细参数见CKC2000T摄像机介绍）
电脑摄像系统CKC2000T	专业图像处理及拍摄软件，实时图像拼接及实时景深熔合，可对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观，可在图像上添加文字、放置比例尺，是显微图像测量与分析的有效工具。
高清4K相机CK800HD （选配）	4K HDMI工业相机，全高清3840*2160@60FPS，采用sony高清高灵敏度CMOS传感器；相机采用HDMI线连接高清显示器，通过相机双USB口接鼠标和U盘实现图像的抓取或录制，无需再接电脑操作。多接口连接支持USB、HDMI、千兆网口传输；可以直接连接鼠标操作。
高清4K相机CK800HD （选配）	图像处理及拍摄软件，可对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观，可在图像上添加文字、放置比例尺、标注等，是显微图像测量与分析的有效工具。

三、暗场金相显微镜组成：

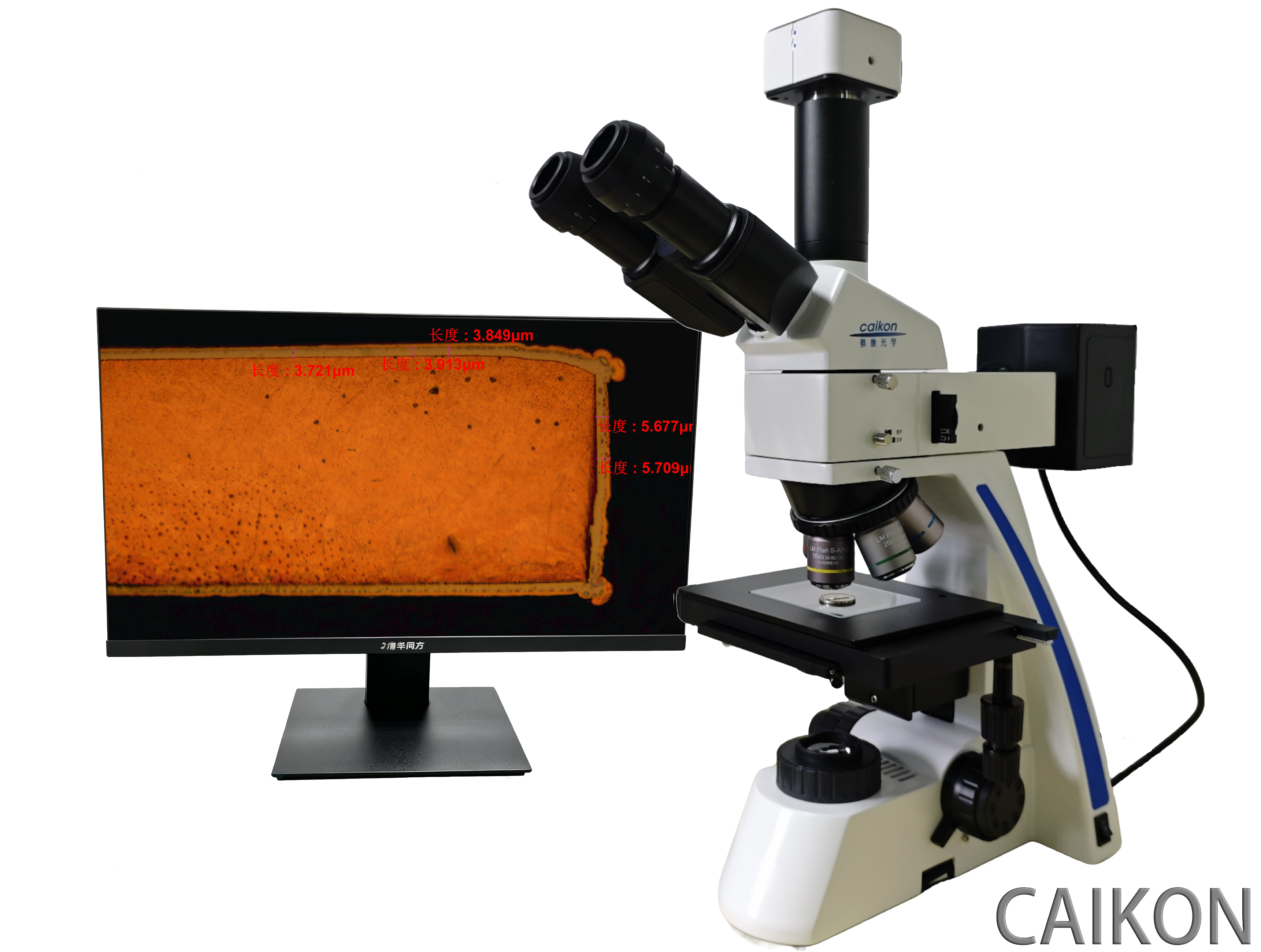

1、金相显微镜DM1000BD　 2、摄像机接口 3、高清数字摄像机CKC2000T

4、测微尺0.01mm 5、计算机（选配）
