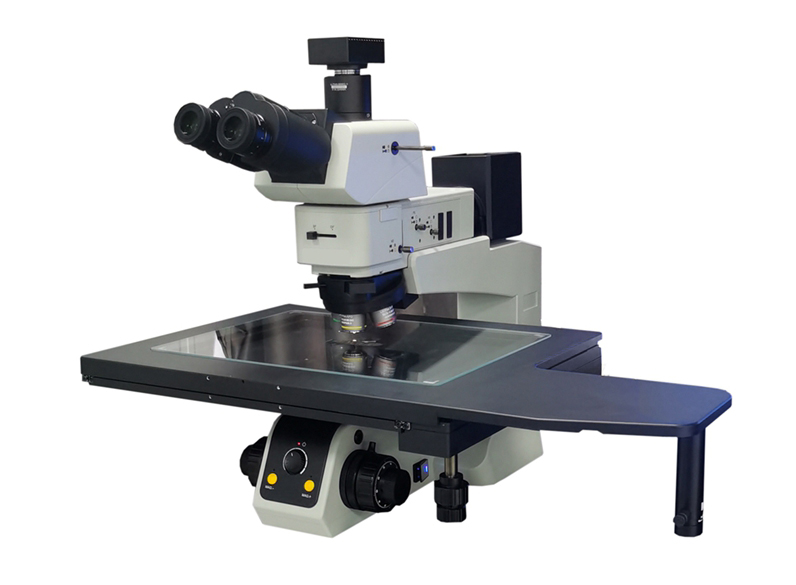

半导体 \FPD 检查显微镜MCK-12RC(研究型金相显微镜)

简要描述: 全新的MCK-12RC半导体 \FPD 检查显微镜,支持 300mm 晶圆及 17英寸液晶面板的检查,含 4、6、8、12英寸多种转盘,可适用不同尺寸的晶圆检查。适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资,适合对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

  • 产品型号:MCK-12RC
  • 产品产地:
  • 更新时间:2023-06-01
  • 访  问  量:1510

详细介绍

一、研究型金相显微镜仪器的主要用途和特点:
       全新的MCK-12RC半导体 \FPD 检查显微镜,支持 300mm 晶圆及 17英寸液晶面板的检查,含 4、6、8、12英寸多种转盘,可适用不同尺寸的晶圆检查。人机工程学设计全面提升,为用户提供更加舒适、灵活、快捷的操作体验。
        MCK-12RC研究型
工业级显微镜是将光学显微镜技术、光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一款新产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像,并以随时捕捉下来,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。

 仰角可调观察筒

0-35°观察角度可调,适合不同身高的用户,降低了对工作环境的要求,让不同的使用者都能找到合适的观察角度,减轻了长时间工作带来的不适与疲劳,大幅度提高工作效率。

   全新离合驱动式载物台
MCK-12RC 采用离合式手柄,用户按下离合扳手就可灵活移动平台,无需长时间捏紧手柄;按下离合按钮,取消快速移动。避免长时间操作出现手麻现象,并加快观察速度。 MCK-12RC 引入精密导轨传动机构,移动顺滑,机器稳定可靠。




安全、高速的电动式物镜转换器
设有前进、后退两档切换模式,可快速、精确定位到所需要的观察倍率,重复定位精度高。机械式的切换模式,有效提升了转换器的使用寿命。

按键触手可及,助您提高工作效率

        MCK-12RC 物镜与孔径光阑采用全新的电动控制系统,其操作按键位于仪器正前方,让您触手可及。人性化的电动设计不仅避免了频繁的手动操作步骤,也使您的检测工作也更加精确、灵活。


        ■防震支架设计

        机身由六端支架支撑,低重心、高稳定性全金属机架,具备强效的抗震功能,确保像质稳定。


丰富的应用领域
      MCK-12RC集成了明场、暗场、偏光、DIC 等多种观察功能。 广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件金属陶瓷部件、精密磨具等检测。


二、研究型金相显微镜MCK-12RC仪器的主要技术参数




名称

参数规格

光学系统

无限远光学系统

观察筒

转轴式三目观察筒,倾斜30度,可进行100%透光摄影,视度±5调节瞳距调节范围:55-75mm

目镜

大视野目镜WF10X(Φ22mm)

平场分划目镜10X(视场数Φ22mm) 格值0.10mm/格



无穷远长工作距离无应力平场消色差物镜

放大倍数

数值孔径

工作距离

PL5X

0.12

26.1mm

PLL10X

0.25

20.2mm

PLL40X/(弹簧)

0.60

3.98mm

PL60X/(弹簧)

0.85

3.18mm

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

中继镜

内置勃氏镜

勃氏镜

推入式勃氏镜,中心可调

补偿器

λ补偿器、λ/4 补偿器、石英锲补偿器

物镜转盘

四孔内弯式物镜转换器,声响定位

载物台

旋转式载物台,直径:Φ150mm,360°等分刻度,游标格值6',中心可调,带锁紧装置

移动尺

可拆卸式移动尺,移动范围:40X30mm

阿贝聚光镜

NA.1.25  可上下升降,聚光镜光栏可调,带滤色片座, 带可摆出摆入附加聚光镜片

起偏器

可360°偏振方向旋转和精确刻度显示,有0、90、180、270四个档位

集光器

卤素灯照明适用,带视场大小调节的集光器

照明系统

透反射光源,配6V 30W 卤素灯,亮度单独控制,可亮度调节

反射照明系统

起偏器可360°旋转,检偏器 360˚可调,带刻度和微动游标,起偏和检偏均可移出光路

反射滤色片:转盘式蓝、黄、绿、磨砂滤色片组

反射光路带视场光栏、孔径光栏调节,光源中心调节

6V30W反射光源灯箱,灯泡可移动

透射照明系统

起偏器 可360°旋转,有0、90、180、270四个读数

检偏器 360˚可调,带刻度和微动游标,集光器 卤素灯照明适用,

聚光镜:带光栏调节的阿贝聚光镜N.A1.25,可上下升降和光源中心调节

滤色片:透射蓝色和磨砂玻璃滤色片

6V30W透射光源,装入底座,亮度可调

电脑摄像系统



CK-500彩色摄像机,分辨率:2560X1920, 芯片尺寸:1/2.5", USB2.0连接,  图像质量好 ,色彩还原性好 ,图像稳定,有多种图像处理方式(详细参数见CK-500摄像机介绍)



 四、系统组成:

1、金相显微镜MCK-12R

2、摄像机接口
3、彩色数字摄像机CK-500
4、计算机(选购)

五、仪器选购件:

 1、大视野目镜15X、20X;刻度目镜WF10X

2、无限远长工作距明暗场金相物镜100X

3.微分干涉装置:微分干涉插板、微分干涉物镜

4、高清数字摄像机CKC600、CKC2000系列

5、金相分析软件DM-3000  颗粒分析软件DL-30000
