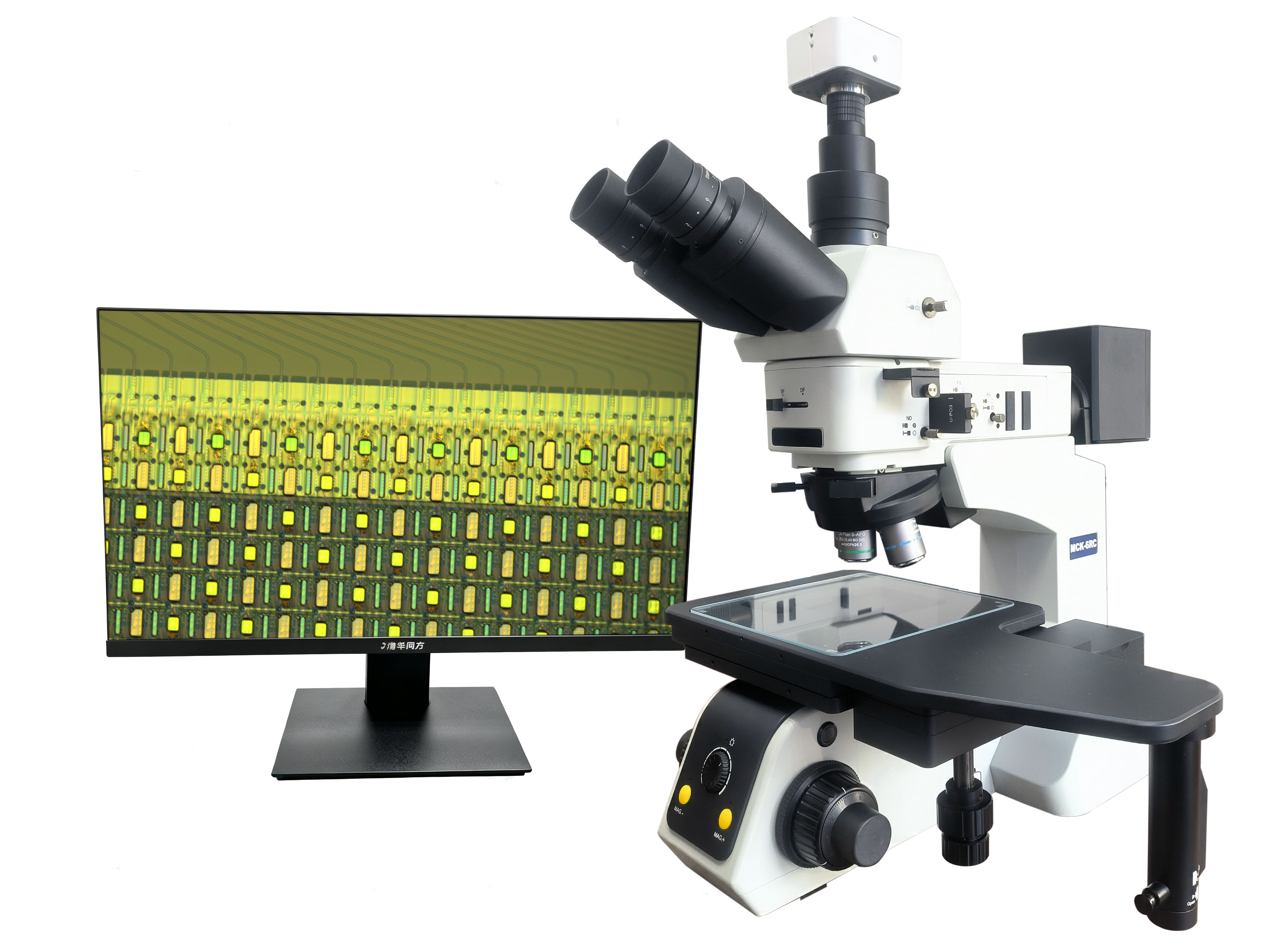

研究型大平台金相显微镜MCK-6RC

简要描述：研究型大平台金相显微镜MCK-6RC，适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，适合对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

产品型号：MCK-6RC
产品产地：
更新时间：2026-09-18
访问量：3529

产品分类

相关新闻

详细介绍

一、大平台金相显微镜主要用途和特点：

MCK-6RC系列为新型大平台半导体检查金相显微镜，专为芯片/晶圆/LCD行业/ 粒子爆破检查,其微分干涉效果可与进口品牌相媲美,MCK-6RC系列机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源多种高度功能化的附件，能满足各种检验需要，可用于明场、暗场、简易偏光、微分干涉观察。

性能特点：

■ 所有光学部件均经过特殊处理并镀有特殊膜层

■ 6英寸大平台半导体检查显微镜，其微分干涉效果可与进口品牌相媲美

■ 6英寸大平台半导体检查显微镜机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术。

■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像。

■ 高清相机CKC600，630万像素，帧速40fps；高清相机CKC2000，2000万像素，帧速真大15fps；可根据实际使用要求进行选配；

● 独立的金相检测系统

不同于传统的金相显微镜，蔡康光学金相系统显微镜选择了紧凑的结构设计，外观大气稳重，操作更为灵活。集成了明场、暗场、偏光、DIC微分干涉等多种观察功能，可根据实际应用进行选择。

● 无限远铰链三目观察筒

正像铰链三目观察筒，所成像的方位与物体实际方向相同，物体移动的方向跟像面移动的方向相同，便于观察与操作。

● 高品质专业LCD检测金相物镜

名称	倍率	数值孔径	工作距离	名称	倍率	数值孔径	工作距离
半复明暗场物镜	5X	0.15	14.8mm	萤石明暗场物镜	5X	0.15	20mm
	10X	0.30	8.5mm		10X	0.30	11mm
	20X	0.45	11.9mm		20X	0.45	3.0mm
	50X	0.75	3.0mm		50X	0.80	1.0mm
	100X	0.80	3.0mm		100X	0.90	1.0mm

● 高眼点大视野屈光度可调平场目镜

SWH10X-H/23mm高眼点大视野平场目镜，屈光度可调。

SWH10X-H/25mm超宽25mm视野高眼点目镜，相对常规22mm的视场范围，视野更加平坦，宽广，并且视场边缘都能保证清晰明亮，给用户更加舒适的视觉感受。提供更加平台的观察范围，提高工作效率。更大值域屈光度调节范围可满足更多用户的使用需求。

亦可选配其它倍率、视场，并根据不同需求添加指针、测微尺及视度可调功能。

● 高精度物镜转换器

转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制。

二、大平台金相显微镜MCK-6RC 功能介绍：

MCK-6RC 集成了明场、暗场、偏光、DIC等多种观察功能。广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件金属陶瓷部件、精密磨具等检测.

集成了明场、暗场、偏光、DIC等各种观察功能，可根据实际应用，进行功能选择。

●明场观察(反射）

反射照明系统，配以全新设计的无限远半复消长距明暗场物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。

●明场观察（透射）

10W大功率LED，配以N.A.0.9聚光镜，可在透射照明下，观察LCD彩色液晶显示屏，器件框架边缘等。

●暗场观察

将暗场照明拉杆拉到指定位置，即可使用暗场功能，可以观察物体表面的各种划痕、杂志点及其他细微缺陷。

●简易偏光观察

偏振系统包括了起偏镜插板和检偏镜插板，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节更清晰真实。360度旋转式检偏器可以在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态.

●DIC微分干涉观察（选配）

DIC诺曼尔斯基微分干涉衬比系统附件。

在正交偏光的基础上，插入DlC棱镜，可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果，大幅提高图像对比度。

采用高性能微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，广泛用于LCD导电粒子，精密磁盘表面划痕检测等领域。

三、大平台金相显微镜主要技术参数：

名称	参数规格
光学系统	无限远色差校正光学系统
观察方式	明场/暗场/偏光
光学放大倍数	50倍-1000倍
数码放大倍数	150倍-3000倍
观察筒	正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0
目镜	高眼点大视野目镜SWH10X-H/23mm，视度可调
无限远半复消色差长距明暗场物镜	物镜倍率	数值孔径N A	工作距离WD（mm）	齐焦距离
	5X	0.15	14.8	45
	10X	0.3	8.5	45
	20X	0.45	11.9	45
	50X	0.75	3.0	45
	100X（选配）	0.80	3.0	45
物镜转换器	5孔明暗场手动物镜转换器（带DIC插槽）
调焦机构	低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置
载物台	6英寸平台，平台面积 450*220mm，移动行程：158mmX158mm机械平台，X、Y方向同轴调节；含快速移动装置
落射照明系统	5W大功率LED灯，亮度可调，预定中心
	带可变孔径光阑，视场光阑，中心可调，带滤色片插槽
	内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能
透射照明系统	摇出式消色差聚光镜（N.A.0.9）
	5W大功率LED灯，亮度可调，预定中心
偏光装置	起偏镜：插入式起偏镜，可以移出光路
	检偏镜：插入式可360°旋转检偏镜，可以移出光路
暗场装置	推拉式暗场观察拉杆，可快速转换到暗场观察
微分干涉DIC	诺曼尔斯基微分干涉片（选配）
高清数字摄像机CKC2000S	最高分辨率 5440×3648，搭载 1 英寸索尼 CMOS 传感器，2000 万像素、2.4μm 像元；Type-B USB3.0 高速传输，多分辨率档位帧率输出，宽温 - 20℃~70℃稳定工作，C 型镜头接口。内置数字 ISP 图像处理，支持手动 / 自动白平衡、增益调节，长短曝光可调，最长曝光 1500ms；支持定时连拍、录像、无损图像存储，可翻转、缩放裁剪图像，色彩还原度高，低噪点成像。
显微软件	专业显微分析软件，支持景深合成、图像拼接；可测量点、线、圆、角度等各类几何参数，工具操作直观。支持录像、图像后期编辑，可添加文字、比例尺；多图像格式输出，配套 SDK 开发包，兼容国产系统，适用于各类显微检测分析。

四、大平台金相显微镜组成：

1、金相显微镜MCK-6R 2、摄像机接口

3、高清数字摄像机CKC2000S 4、0.01mm测微尺 5、计算机（选购）
