探针冷热台

简要描述：探针冷热台是专为材料变温电学性能表征而设计的原位测试平台，用于研究样品电学参数随温度变化的规律。

产品型号：TCK600-190-4
产品产地：
更新时间：2025-11-27
访问量：1011

产品咨询联系我们

产品分类

相关新闻

详细介绍

一、仪器介绍：

探针冷热台是专为材料变温电学性能表征而设计的原位测试平台，用于研究样品电学参数随温度变化的规律。

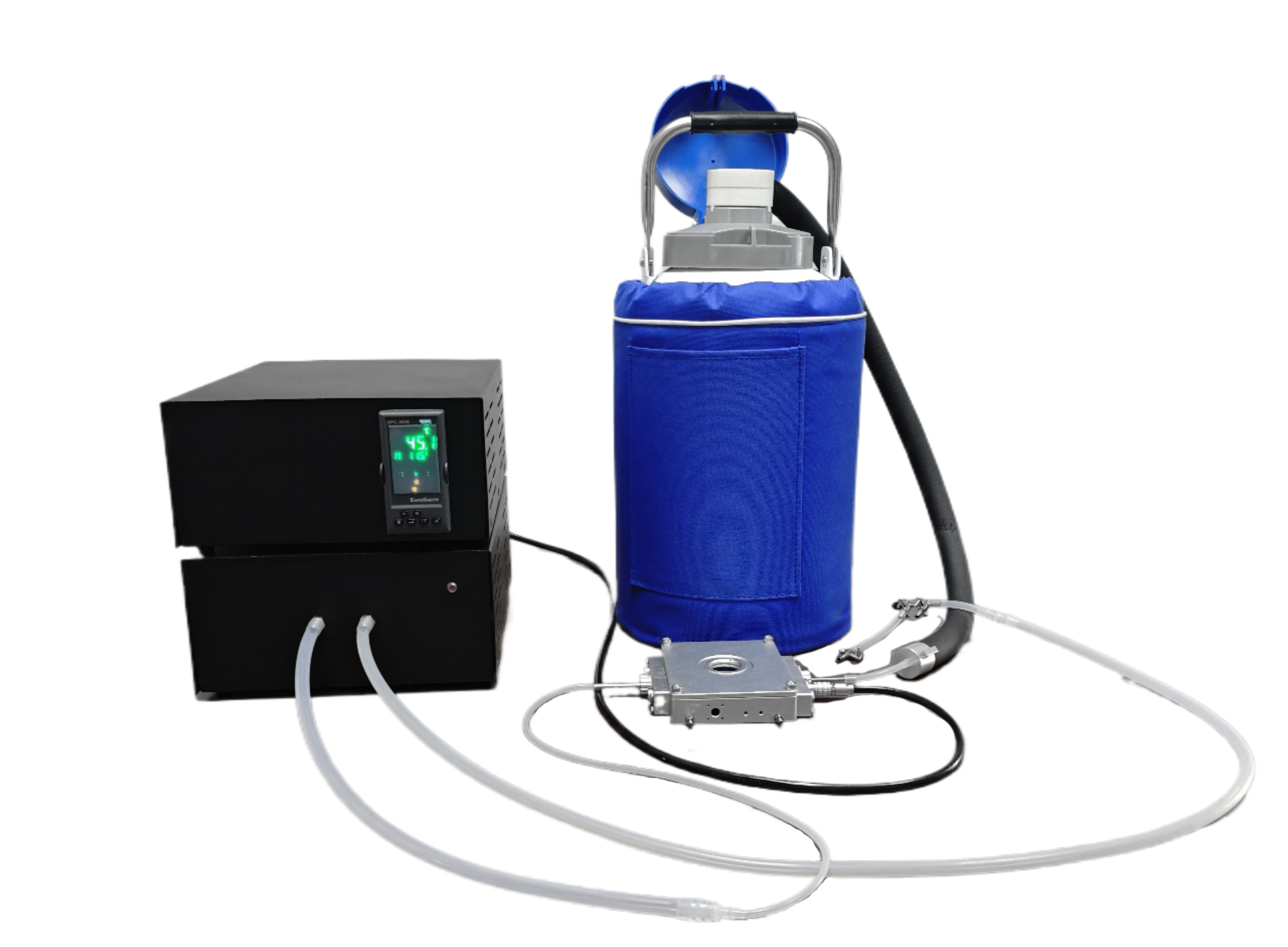

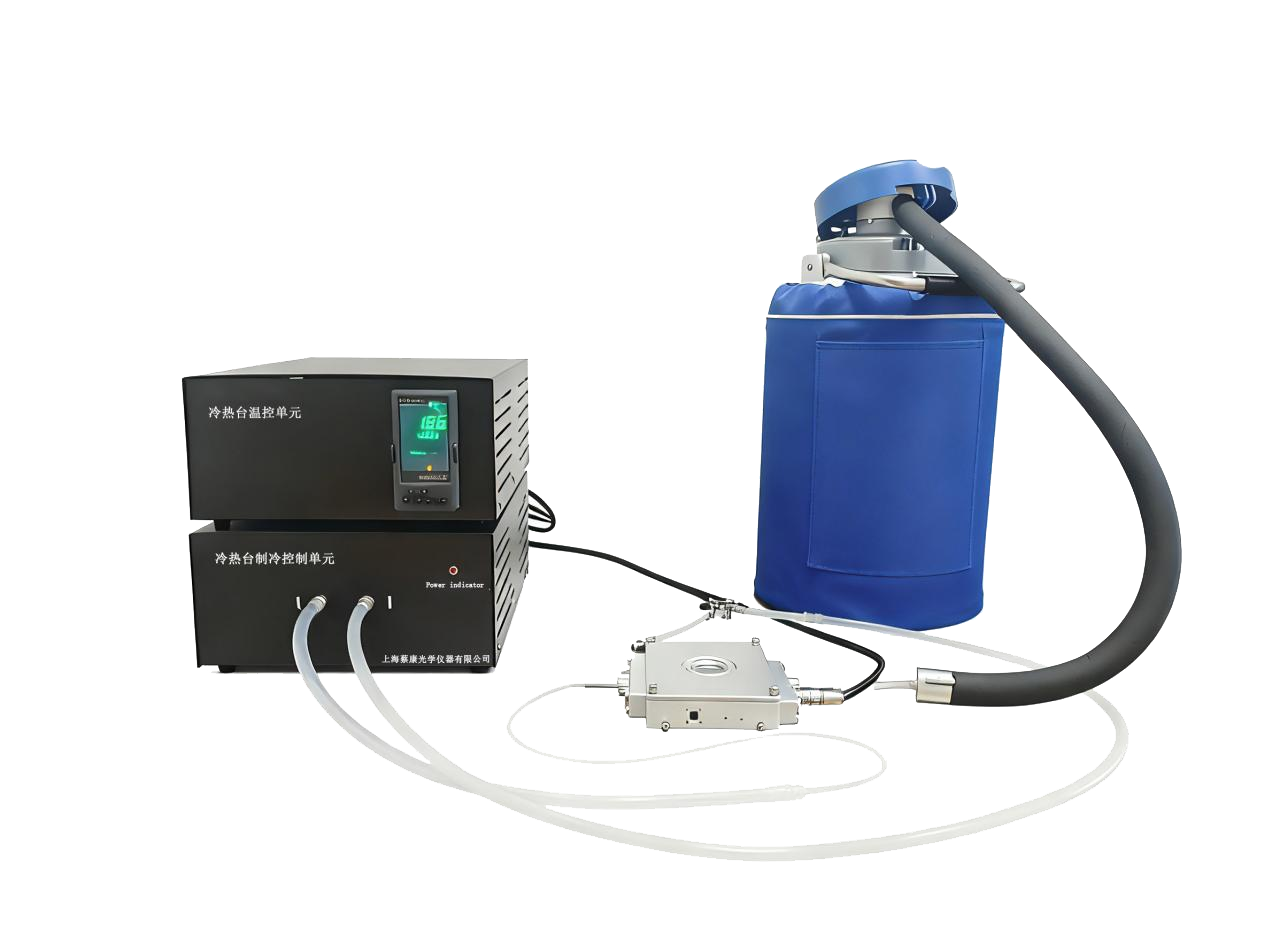

该设备采用液氮制冷与电阻加热复合温控系统，可在-190°C至600°C范围内对样品台实现精确稳定的温度控制。该系统具备优异的集成兼容性，可轻松与光学显微镜及各类电学测量仪表（如源表、万用表等）联用，共同构建一套完整的变温原位电学测试解决方案。

二、仪器主要技术参数：

型号		TCK600-190-4	TCK600-190-4C	TCK600-190-2e
温控模块	冷热方式	液氮致冷，电阻加热
	温控范围	-190～600℃ *
	温度稳定性	±0.1℃ *
	温度分辨率	0.1℃
	升降温速率	0~50℃/min（可定点 / 程序段控温）
	温控方式	PID
	温度传感器	PT100
光学特性	光路	反射光路 *可升级为透射光路
	视窗材质	石英玻璃 *
	视窗尺寸	Φ25mm *
	物镜工作距离	8mm *	10mm *	12.5mm *
	透光孔	默认无透光孔 *可升级透光孔
	视窗除霜	负温下吹气除霜
电学特性	探针	磁吸式探针x4（钨钢镀金），手动定位 *	固定式探针x4，手动定位 *	电控位移探针x2 *
	探针接口	BNC接口x4 *
	样品台面电位	默认电悬空 *可选电接地
结构特性	样品台尺寸	23×23mm *
	样品台材质	银质 *
	外形尺寸	120×100×30mm *	160×150×30mm *	110×170×45mm *
	样品腔高度	7mm *	8.5mm *	10.5mm *
	XYZ位移行程	\	\	±6mm
	探针位移精度	\	\	5nm
	腔室	气密 *可升级真空
	外壳冷却	循环水
基本配置	微型探针冷热台x1、温度控制器x1、致冷控制器x1（低温配置）、液氮罐x1（低温配置）、温控软件x1、连接管路若干		探针冷热台x1、温度控制器x1、致冷控制器x1（低温配置）、液氮罐x1（低温配置）、温控软件x1、连接管路若干	电控探针冷热台x1、温度控制器x1、致冷控制器x1（低温配置）、液氮罐x1（低温配置）、温控软件x1、循环水系统x1（高温配置）、连接管路若干
其他配置	电脑主机/安装支架/真空系统/三同轴BNC/循环水系统/定制温控软件
