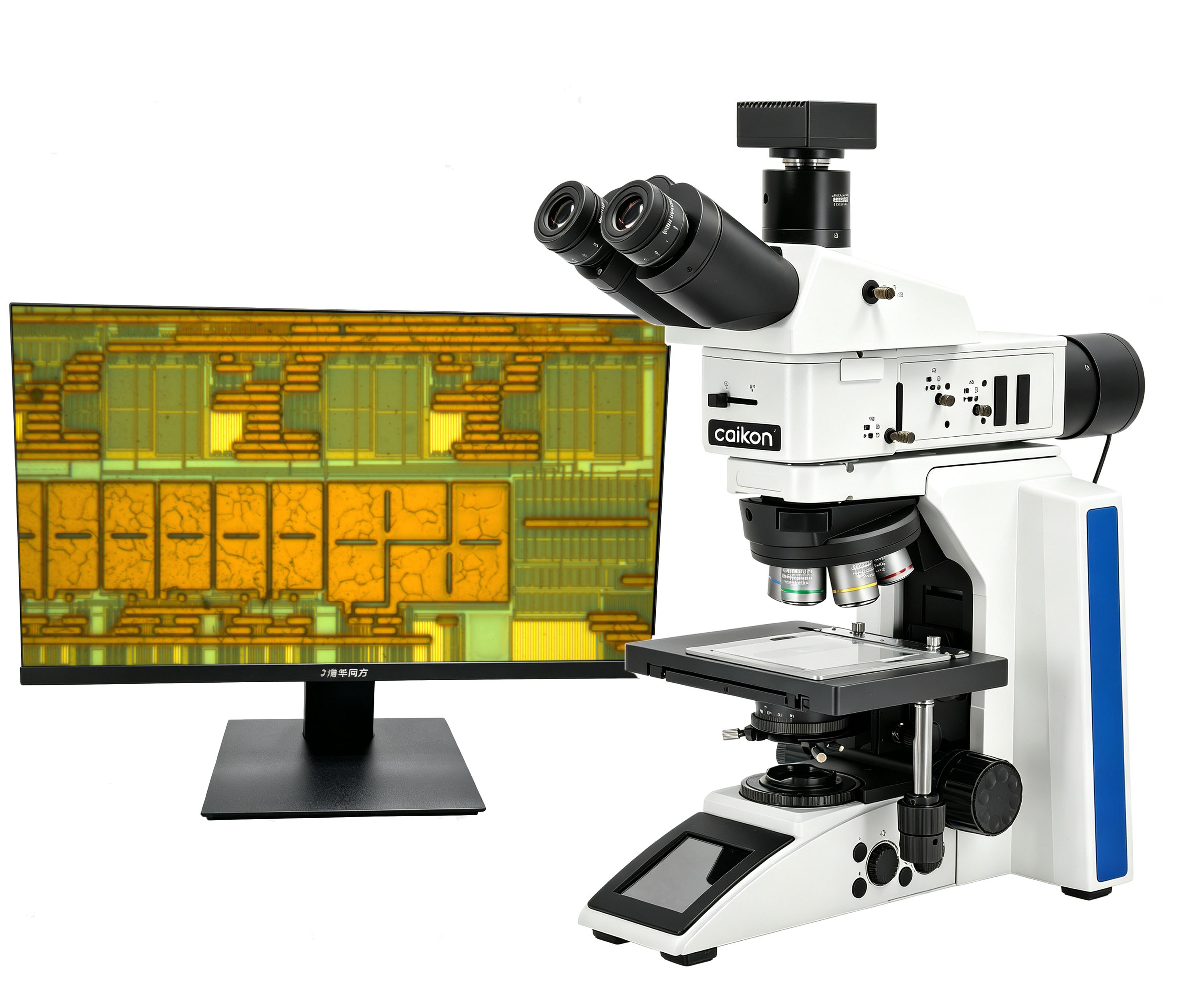

液晶金相显微镜（微分干涉显微镜）MCK-50MC

简要描述：液晶金相显微镜MCK-50MC采用透反射金相显微镜、高清彩色数字摄像机组成。该显微镜采用无放大率色差的无限远平场消色差物镜和大视野目镜,高品质的光学系统使成像更清晰、明亮,视野广阔。丰富的观察方式，满足您的检测需求集成了明场，暗场，偏光，DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。

产品型号：MCK-50MC
产品产地：
更新时间：2026-10-19
访问量：28

产品咨询联系我们

产品分类

相关新闻

详细介绍

一、液晶金相显微镜主要用途和特点：

液晶金相显微镜MCK-50MC采用透反射金相显微镜、高清彩色数字摄像机组成。该显微镜采用无放大率色差的无限远平场消色差物镜和大视野目镜,高品质的光学系统使成像更清晰、明亮,视野广阔。丰富的观察方式，满足您的检测需求集成了明场，暗场，偏光，DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。符合人机工程学要求的机体设计，使您在操作过程中更加舒适与轻松。简洁而新颖的外观更符合现代潮流。可广泛用于机械工业的金相组织观察分析，地矿部门对矿物的分析研究，电子等方面的观察测量，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。

●双层载物台

双层机械移动平台，低手位X、Y方向同轴调节；平台面积216X170mm，工作台面：135X125mm，玻璃台面：101X101mm，移动范围：75mmX50mm可配反射用金属载物台板，透反两用玻璃载物台板。

● 独立的金相检测系统

不同于传统的金相显微镜，蔡康光学金相系统显微镜选择了紧凑的结构设计，外观大气稳重，操作更为灵活。集成了明场、偏光、等观察功能，可根据实际应用进行选择。

● 高眼点大视野屈光度可调平场目镜

SWH10X-H/25mm高眼点大视野平场目镜，屈光度可调，视野更加平坦，宽广，并且视场边缘都能保证清晰明亮，给用户更加舒适的视觉感受。提供更加平台的观察范围，提高工作效率。更大值域屈光度调节范围可满足更多用户的使用需求。

● 粗微调焦机构

透反两用机架，低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，样品高度40mm 。

二、液晶金相显微镜MCK-50MC功能介绍：

MCK-50MC集成了明场、偏光、等观察功能。广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件金属陶瓷部件、精密磨具等检测。

●明场观察(反射）

反射照明系统，配以全新设计的无限远半复消长距明暗场物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。

●明场观察（透射）

10W大功率LED，配以N.A.0.9聚光镜，可在透射照明下，观察LCD彩色液晶显示屏，器件框架边缘等。

●暗场观察

将暗场照明拉杆拉到指定位置，即可使用暗场功能，可以观察物体表面的各种划痕、杂志

点及其他细微缺陷。

●简易偏光观察

偏振系统包括了起偏镜插板和检偏镜插板，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节更清晰真实。360度旋转式检偏器可以在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态.

●DIC微分干涉观察（选配）

DIC诺曼尔斯基微分干涉衬比系统附件。

在正交偏光的基础上，插入DlC棱镜，可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果，大幅提高图像对比度。

采用高性能微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，广泛用于LCD导电粒子，精密磁盘表面划痕检测等领域。

三、液晶金相显微镜主要技术参数：

名称	参数规格
光学系统	无限远色差校正光学系统
观察方式	明场/暗场/偏光
光学放大倍数	50倍-1000倍
数码放大倍数	150倍-2000倍
观察筒	30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50
目镜	高眼点大视野目镜SWH10X-H/23mm，视度可调
无限远半复消色差明暗场金相物镜	物镜倍率	数值孔径N A	工作距离WD（mm）	齐焦距离
	5X	0.15	15	45
	10X	0.3	8.4	45
	20X	0.45	3.0	45
	50X	0.75	3.0	45
	100X（选配）	0.80	1.0	45
物镜转换器	5 孔编码式可调中明暗场物镜转换器，预留 DIC 微分干涉插槽。编码物镜转换器可实现显微镜硬件与图像分析软件联动互通，屏幕实时同步显示物镜放大倍率；切换物镜倍率时，软件自动调用对应校准参数，规避因人为遗漏修改软件倍率而引发的测量误差。
调焦机构	透反两用机架，低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，样品高度40mm。
载物台	双层机械移动平台，低手位X、Y方向同轴调节；平台面积216X170mm，工作台面：135X125mm，玻璃台面：101X101mm，移动范围：75mmX50mm可配反射用金属载物台板，透反两用玻璃载物台板
落射照明系统	单颗大功率10WLED，暖色，亮度可调，柯拉照明
	带视场光阑与孔径光阑，中心可调，
	自适应宽电压100V-240V_AC50/60Hz
透射照明系统	透射用摇出式消色差聚光镜（N.A0.9），带可变孔径光阑，中心可调
	单颗大功率10WLED，暖色，亮度可调，
偏光装置	起偏镜：插入式起偏镜，可以移出光路
	检偏镜：插入式可360°旋转检偏镜，可以移出光路
暗场装置	推拉式暗场观察拉杆，可快速转换到暗场观察
微分干涉DIC	诺曼尔斯基微分干涉片（选配）
主机	机身搭载多功能液晶显示屏，25.51° 人体工学倾角，符合人眼观测习惯。底座显示屏可实时显示物镜倍率、类型、色温、光强等整机工作状态；配备 ECO 人走灯灭节能功能，兼顾降耗与光源寿命；支持亮度记忆与光强智能管理；编码式物镜转盘，物镜切换自动匹配光源亮度，省去反复调参步骤，使用便捷高效。
电脑摄像系统CKC2000	分辨率 5440×3648，搭载 1 英寸索尼 CMOS 传感器，2000 万像素、2.4μm 像元；Type-B USB3.0 高速传输，多分辨率档位帧率输出，宽温 - 20℃~70℃稳定工作，C 型镜头接口。内置数字 ISP 图像处理，支持手动 / 自动白平衡、增益调节，长短曝光可调，最长曝光 1500ms；支持定时连拍、录像、无损图像存储，可翻转、缩放裁剪图像，色彩还原度高，低噪点成像。
显微软件	专业显微分析软件，支持景深合成、图像拼接；可测量点、线、圆、角度等各类几何参数，工具操作直观。支持录像、图像后期编辑，可添加文字、比例尺；多图像格式输出，配套 SDK 开发包，兼容国产系统，适用于各类显微检测分析。

四、液晶金相显微镜组成：

1、液晶金相显微镜MCK-50MC 2、摄像机接口 3、高清数字摄像机CKC2000

4、0.01mm测微尺 5、计算机（选购）
