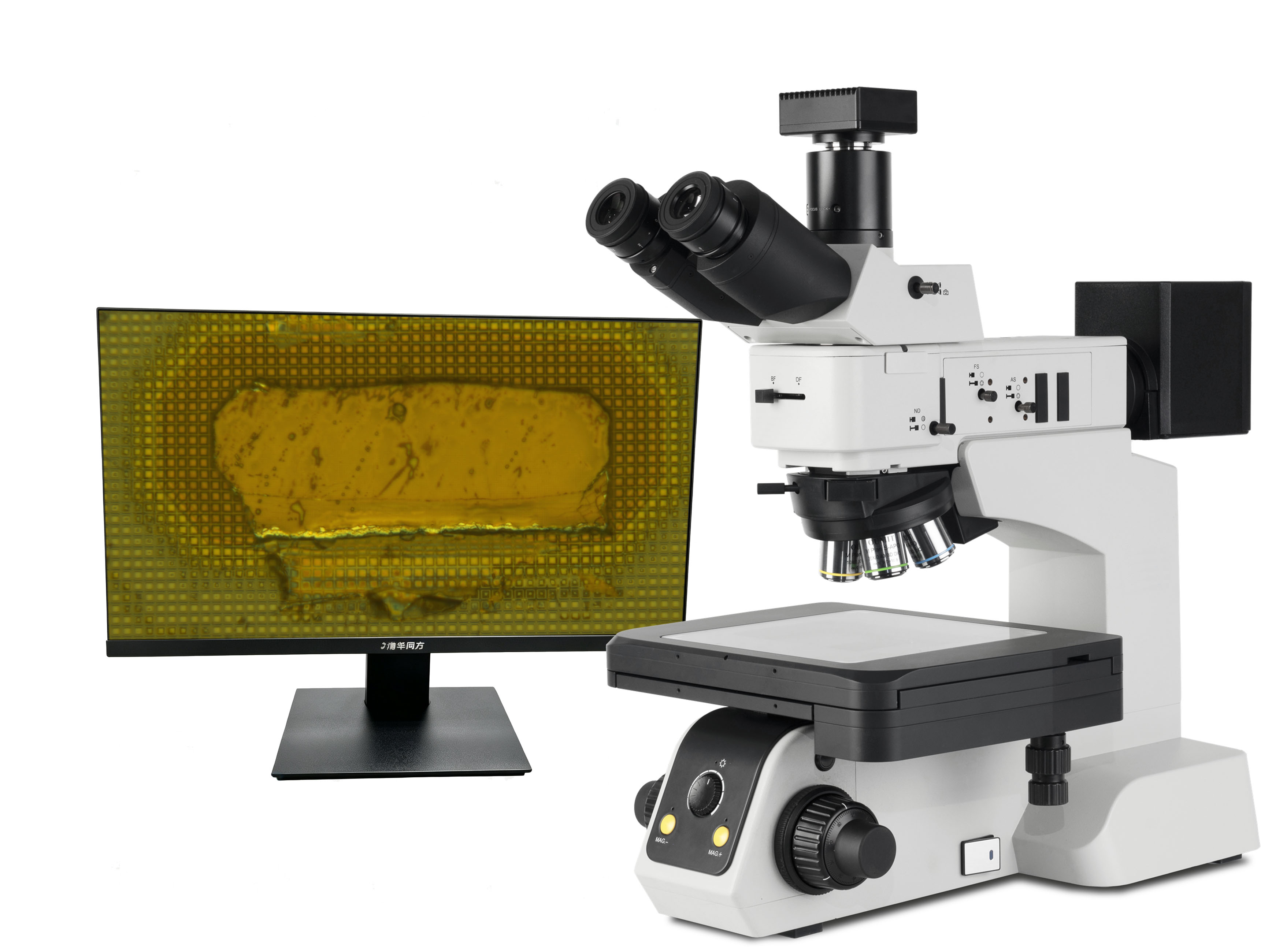

实验室金相显微镜MCK-4RC

简要描述：实验室金相显微镜MCK-4RC，适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，适合对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

产品型号：MCK-4RC
产品产地：
更新时间：2026-09-18
访问量：3739

产品分类

相关新闻

详细介绍

一、大平台金相显微镜主要用途和特点：

MCK-4RC系列为新型大平台半导体检查金相显微镜，专为芯片/晶圆/LCD行业/ 粒子爆破检查,其微分干涉效果可与进口品牌相媲美,MCK-4RC系列机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源多种高度功能化的附件，能满足各种检验需要，可用于明场、暗场、简易偏光、微分干涉观察。

性能特点：

■ 所有光学部件均经过特殊处理并镀有特殊膜层

■ 4英寸大平台半导体检查显微镜，其微分干涉效果可与进口品牌相媲美

■ 4英寸大平台半导体检查显微镜机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术。

■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像。

■ 高清相机CKC600，630万像素，帧速40fps；高清相机CKC2000，2000万像素，帧速真大15fps；可根据实际使用要求进行选配；

三、大平台金相显微镜主要技术参数：

名称	参数规格
光学系统	无限远色差校正光学系统
观察方式	明场/暗场/偏光
光学放大倍数	50倍-500倍
数码放大倍数	150倍-2000倍
观察筒	正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0
目镜	高眼点大视野目镜SWH10X-H/23mm，视度可调
无限远半复消色差长距明暗场物镜	物镜倍率	数值孔径N A	工作距离（mm）	齐焦距离
	5X	0.15	14.8	45
	10X	0.3	8.5	45
	20X	0.45	11.9	45
	50X	0.75	3.0	45
	100X（选配）	0.80	3.0	45
物镜转换器	5孔明暗场电动物镜转换器（带DIC插槽）
调焦机构	低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置
载物台	4英寸载物台，平台面积 310*240mm，移动行程：100mmX100mm机械平台，X、Y方向同轴调节；
落射照明系统	10W大功率LED灯，亮度可调，预定中心
	带可变孔径光阑，视场光阑，中心可调，带滤色片插槽
	内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能
透射照明系统	摇出式消色差聚光镜（N.A.0.9）
	10W大功率LED灯，亮度可调，预定中心
偏光装置	起偏镜：插入式起偏镜，可以移出光路
	检偏镜：插入式可360°旋转检偏镜，可以移出光路
暗场装置	推拉式暗场观察拉杆，可快速转换到暗场观察
微分干涉DIC	诺曼尔斯基微分干涉片（选配）
高清数字摄像机CKC2000S	分辨率 5440×3648，搭载 1 英寸索尼 CMOS 传感器，2000 万像素、2.4μm 像元；Type-B USB3.0 高速传输，多分辨率档位帧率输出，宽温 - 20℃~70℃稳定工作，C 型镜头接口。内置数字 ISP 图像处理，支持手动 / 自动白平衡、增益调节，长短曝光可调，最长曝光 1500ms；支持定时连拍、录像、无损图像存储，可翻转、缩放裁剪图像，色彩还原度高，低噪点成像。
显微软件	专业显微分析软件，支持景深合成、图像拼接；可测量点、线、圆、角度等各类几何参数，工具操作直观。支持录像、图像后期编辑，可添加文字、比例尺；多图像格式输出，配套 SDK 开发包，兼容国产系统，适用于各类显微检测分析。

四、大平台金相显微镜组成：

1、金相显微镜MCK-4R 2、摄像机接口

3、高清数字摄像机CKC2000S 4、0.01mm测微尺 5、计算机（选购）
